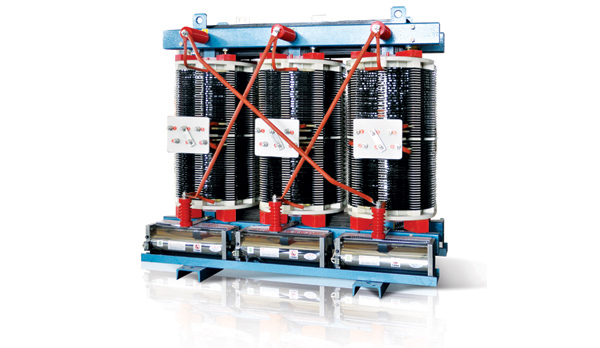

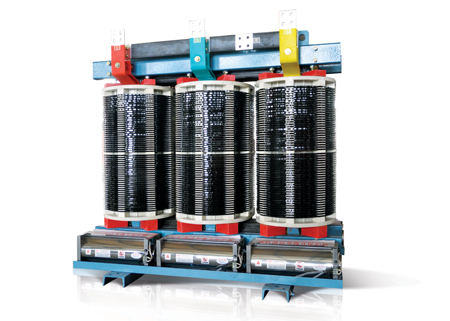

SG(B)10系列非包封H級干式電力變壓器
- 掃碼查看手機端

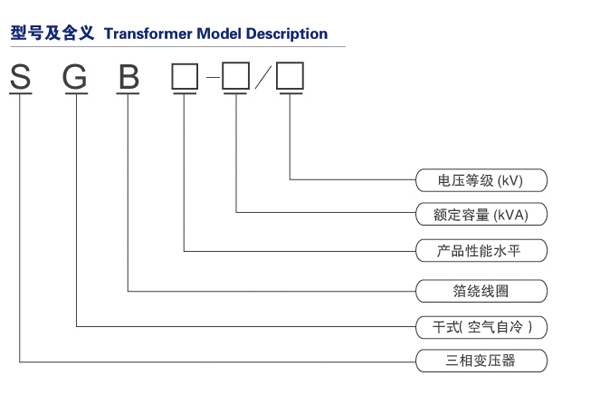

SG(B)系列非包封H級干式電力變壓器產品介紹
SGB10系列非包封H級干式變壓器采用不同的工藝，使產品達到防火防水及符合環境保護的要求。它是配電系統的理想產品，被應用在地鐵、船舶、礦山、化工、電力企業及人員密集的建筑群等對安全防火有要求的場合。
SGB10系列非包封H級干式電力變壓器技術數據表
|
額定容量 （kVA） Rated Capacity |
電壓組合 Voltage Combined |
聯接組標號 Vector-group |
空載損耗（W） No-load Loss |
負載損耗（W） 145°C Load-loss |
空載電流（%） No-load current |
阻抗電壓（%） Short-circuit |
||
|
高壓 HV （kV） |
高壓分接范圍 Tapping Ragess |
低壓 LV （kV） |
||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2*2.5% |
0.4 |
Dyn11 Yyn0 |
180 | 760 | 2.4 | 4 |
| 50 | 250 | 1070 | 2.4 | |||||
| 80 | 330 | 1480 | 1.8 | |||||
| 100 | 360 | 1690 | 1.8 | |||||
| 125 | 420 | 1980 | 1.6 | |||||
| 160 | 490 | 2280 | 1.6 | |||||
| 200 | 580 | 2710 | 1.4 | |||||
| 250 | 660 | 2960 | 1.4 | |||||
| 315 | 780 | 3730 | 1.2 | |||||
| 400 | 890 | 4280 | 1.2 | |||||
| 500 | 1040 | 5230 | 1.2 | |||||
| 630 | 1200 | 6290 | 1.0 | |||||
| 630 | 1160 | 6400 | 1.0 | 6 | ||||
| 800 | 1370 | 7460 | 1.0 | |||||
| 1000 | 1560 | 8760 | 1.0 | |||||
| 1250 | 1810 | 10370 | 1.0 | |||||
| 1600 | 2400 | 12580 | 1.0 | |||||
| 2000 | 2700 | 15560 | 0.8 | |||||
| 2500 | 3150 | 18450 | 0.8 | |||||
| 1600 | 2400 | 13900 | 1.0 | 8 | ||||
| 2000 | 2700 | 17110 | 0.8 | |||||
| 2500 | 3150 | 20290 | 0.8 | |||||
SG(B)系列非包封H級干式電力變壓器性能特點
1.散熱條件好，過負荷能力強，在120%長期過負荷、IP45條件下無強迫風冷，可長期滿負荷運行。
2.安全及阻燃性能，在800℃高溫長時燃燒下無煙霧產生。
3.抗熱擊能力(可以在-50℃下加滿負荷)。
4.防水密封性，良好的增水性、防潮性。
5.線圈結構和強場計算。
6.損耗低，與SC9系列干式變壓器相比空載損耗平均下降10%，負載損耗下降5%。
7.壽命期后可輕易將絕緣材料和銅線分離回收利用，不污染環境。
SG(B)系列非包封H級干式電力變壓器結構特點
1.瓷絕緣結構，采用絕緣筒和高頻陶瓷墊塊，不變形。
2.高、低線圈先用NOMEX絕緣材料，并經VIP真空加壓設備多次浸漬配方的H級絕緣，多次烘焙以后，并高溫固化。高壓線圈采用機械強度高，散熱條件好的連續式結構。
3.鐵芯采用高導磁性能硅鋼片疊裝而成，步進式45°全斜結構，繞組與鐵芯采用彈性固定裝置，使變壓器具有較低的空載損耗和噪音。鐵芯表面經工藝處理。鐵芯由拉螺桿適度夾緊、上、下夾件由拉板連接并與底座，繞組固定為一體，繞組通過彈性墊塊固定，緩沖結構可減少繞組的震動強度和減少噪音。
4.引出線端子固定在繞組上部，分接頭在繞組中部，低壓線端子為板式導電排，并采用冷壓焊。
