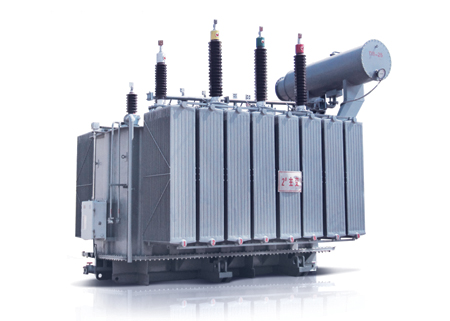

110kV～220kV油浸式電力變壓器
- 掃碼查看手機端
110kV~220kV油浸式電力變壓器產品介紹

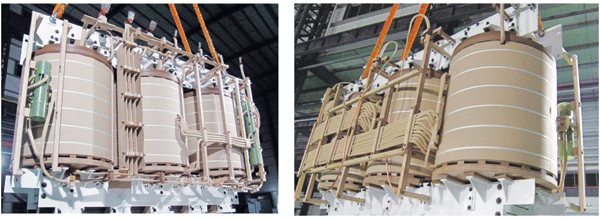

1、超高壓變壓器，利用分析軟件和計算和驗證程序，對變壓器鐵心、線圈、器身、引線、油箱等部件進行優化設計及驗證，產品性能。工藝設備、精心的材料選取、生產制造，使得變壓器具有體積小、重量輕、低損耗、低局放、低噪音等特點，產品品質好、節能、安裝維護方便。
2、本公司產品SSZ11-40000/110通過國家變壓器質量監督檢驗短路承受能力及例行型式試驗。
3、本產品具有穩定、信賴、經濟的特點，適用于發電廠、變電站、大型工礦石化企業等。
三相雙繞組有載調壓電力變壓器技術數據表
|
額定容量 （kVA） Rated Capacity |
電壓組合 Voltage Combined |
聯接組標號 Vector-group |
空載損耗（W） No-load Loss |
負載損耗（W） 75°C Load-loss |
空載電流（%） No-load current |
短路阻礙（%） Short-circuit impendance |
|
|
高壓 HV （kV） |
低壓 LV （kV） |
||||||
| 6300 |
110±8*1.25% |
6.3 6.6 10.5 11 |
YNd11 | 10.0 | 36 | 0.80 | 10.5 |
| 8000 | 12.0 | 45 | 0.80 | ||||
| 10000 | 14.2 | 53 | 0.74 | ||||
| 12500 | 16.8 | 63 | 0.74 | ||||
| 16000 | 20.2 | 77 | 0.69 | ||||
| 20000 | 24.0 | 93 | 0.69 | ||||
| 25000 | 28.4 | 110 | 0.64 | ||||
| 31500 | 33.8 | 133 | 0.64 | ||||
| 40000 | 40.4 | 156 | 0.58 | ||||
| 50000 | 47.8 | 194 | 0.58 | ||||
| 63000 | 56.8 | 234 | 0.52 | ||||
