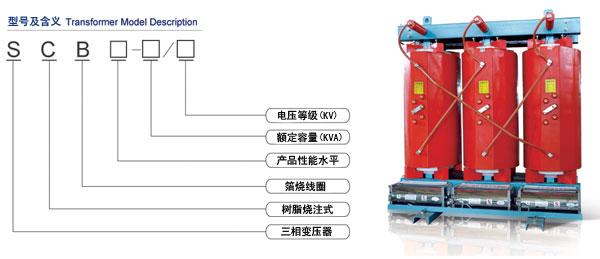

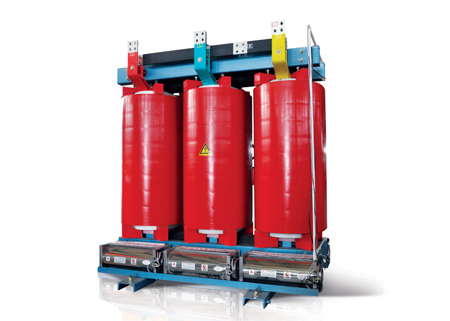

SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器

更新：2017-12-13 16:38:18??????點擊：

掃碼查看手機端

產品介紹

SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器產品特點
難燃防火，可直接安裝在負荷中心。
免維修、安裝簡便、綜合運行成本低。
防潮性能好，可在高濕度下正常運行，停運后不經預干燥可投入運行。
損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。
配備有完善的溫度保護控制系統，為變壓器安全運行提供保障。
SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器結構特點
箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡、散熱差、存在繞制螺旋角、人工焊接質量不穩定等問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。
溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半路，可自動檢測并巡回顯赤相線圈各自的工作溫度，并且有超溫報警和跳閘功能。
SCB10系列10kV級樹脂絕緣干式電力變壓器技術數據表

額定容量（kVA） Rated Capacity	電壓組合 Voltage Combined			聯接組標號 Vector-group	空載損耗（W） No-load Loss	負載損耗（W） 120°C Load-loss	空載電流（%） No-load current	短路阻礙（%） Short-circuit Impendance
額定容量（kVA） Rated Capacity	高壓 HV （kV）	高壓分解范圍 Tapping Ranges	低壓 LV （kV）	聯接組標號 Vector-group	空載損耗（W） No-load Loss	負載損耗（W） 120°C Load-loss	空載電流（%） No-load current	短路阻礙（%） Short-circuit Impendance
30	6 6.3 6.6 10 10.5 11	±5% ±2*2.5%	0.4	Dyn11 Yyn0	190	710	2.4	4
50					270	1000	2.4
80					370	1380	1.8
100					400	1570	1.8
125					470	1850	1.6
160					540	2130	1.6
200					620	2530	1.4
250					720	2760	1.4
315					880	3470	1.2
400					980	2990	1.2
500					1160	4880	1.2
630					1340	5880	1.0
630					1300	5960	1.0	6
800					1520	6960	1.0
1000					1770	8130	1.0
1250					2090	9690	1.0
1600					2450	11730	1.0
2000					3050	14450	0.8
2500					3600	17170	0.8
1600					2450	12960	1.0	8
2000					3050	15960	0.8
2500					3600	18890	0.8

SCB10系列20kV級樹脂絕緣干式電力變壓器技術數據表

額定容量（kVA） Rated Capacity	電壓組合 Voltage Combined			聯接組標號 Vector-group	空載消耗（W） No-load Loss	負載損耗（W） 120°C Load-loss	空載電流（%） No-load current	短路障礙（%） Short-circuit Impendance
額定容量（kVA） Rated Capacity	高壓 HV （kV）	高低分接范圍 Tapping Ranges	低壓 LV （kV）	聯接組標號 Vector-group	空載消耗（W） No-load Loss	負載損耗（W） 120°C Load-loss	空載電流（%） No-load current	短路障礙（%） Short-circuit Impendance
50	20 22 24	±5% ±2*2.5%	0.4	Dyn11 Yyn0	380	1300	2.4	6
100					600	2100	2.2
160					750	2600	1.8
200					820	3100	1.8
250					940	3600	1.6
315					1080	4300	1.6
400					1280	5100	1.4
500					1500	6100	1.4
630					1700	7200	1.2
800					1950	8700	1.2
1000					2300	10300	1.0
1250					2650	12150	1.0
1600					3100	14600	1.0
2000					3600	17250	0.8
2500					4300	20400	0.8
2000					3600	18800	0.8	8
2500					4300	22400	0.8	8

SCB系列35KV環氧樹脂燒注干式電力變壓器技術數據表 Technical Data Of SCB9 Series 35kV Epoxy-resin Dry-type Transformer
50	35~ 38.5	±5% ±2*2.5%	0.4	Dyn11 Yyn0	500	1500	2.8	6
100					700	2200	2.4
160					880	2960	1.8
200					980	3500	1.8
250					1100	4000	1.8
315					1310	4750	1.6
400					1530	5700	1.4
500					1800	7000	1.4
630					2070	8100	1.2
800					2400	9600	1.2
1000					2700	11000	1.0
1250					3150	13400	0.9
1600					3600	16300	0.9
2000					4250	19200	0.9
2500					4950	23000	0.9
